Descripción
Mapeo de Corriente sin Contacto Galvánico: La técnica PCM permite evaluar la integridad del revestimiento en zonas pavimentadas o de difícil acceso donde las celdas de referencia no pueden utilizarse.
Descripción del Servicio
La Inspección PCM Protección Catódica (Pipeline Current Mapper) es un método de inspección electromagnética avanzado que mide la tasa de atenuación de una señal de corriente aplicada a la tubería. El equipo técnico de TECNA ICE utiliza esta tecnología para determinar el estado general del recubrimiento y, lo más importante, para localizar fugas de corriente y contactos metálicos con otras estructuras. Al detectar dónde la corriente «abandona» el ducto, podemos identificar puntos críticos de corrosión o cortocircuitos eléctricos que vuelven ineficiente al sistema de protección catódica. Es una técnica fundamental para el cumplimiento de programas de integridad bajo la norma NACE SP0502.
Capacidades PCM
- Localización de fugas de corriente a tierra.
- Identificación de contactos con estructuras ajenas.
- Mapeo de atenuación en largas distancias.

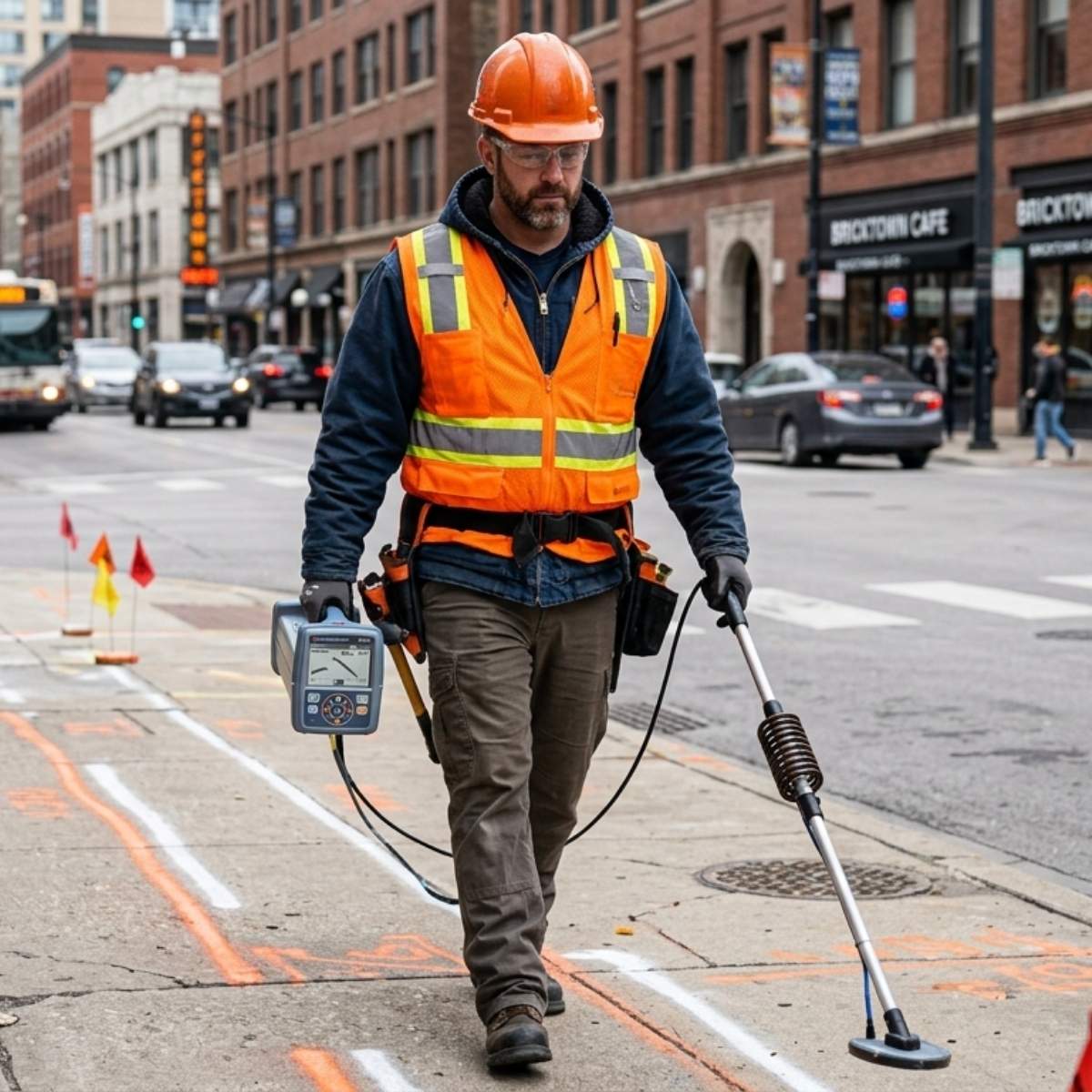

- Operación sobre asfalto, concreto y adoquín.
Beneficios Operativos
- Evaluación rápida de grandes extensiones de red.
- Priorización de tramos con mayor pérdida de protección.
- Precisión en la localización del eje de la tubería y su profundidad.
- Reducción de costos de energía por optimización del sistema.
Ingeniería de Campo: Juan Manuel Bermúdez
Bajo la dirección técnica de Juan Manuel Bermúdez, TECNA ICE aplica la técnica PCM para resolver los enigmas más complejos de las redes de tuberías. Frecuentemente, un sistema de protección catódica muestra bajos potenciales debido a un contacto metálico accidental o a una degradación severa del revestimiento en un punto específico. Nuestro diagnóstico PCM permite «ver» ese flujo de corriente invisible, entregando datos georreferenciados que facilitan la toma de decisiones. Al finalizar la inspección, usted recibe un perfil de atenuación de corriente que es pieza clave para su dossier de integridad y para la planeación de futuras rehabilitaciones.
Diferenciales del Servicio PCM en TECNA ICE
Localización
Identificación exacta de la ruta y profundidad del ducto.
Atenuación
Cálculo preciso de la pérdida de señal por km.
Contactos
Detección de «puentes» eléctricos con otras redes.
Reportes GIS
Resultados listos para capas de información geográfica.
¿Tiene sospechas de fugas de corriente o contactos metálicos en su red?
Contacte a Juan Manuel Bermúdez para un diagnóstico PCM de alta resolución.
